Описание на продуктите
LEANOMS
6" Hammer And Bit е специализиран инструмент за пробиване, използван в минната, строителната и петролната промишленост за пробиване на дупки в твърда скала, пръст или други материали. DTH пробиването е техника за ударно пробиване, при която чук се поставя в долната част на сондажна колона и свързана към свредлото. Сгъстеният въздух се използва за задвижване на буталото на чука, което удря лицето на свредлото, създавайки поредица от удари, които разбиват скалата или материала.
Ето за какво се отнасят термините 6" Hammer And Bit:
6" DTH чук: "6" се отнася за диаметъра на тялото на чука. В този случай това е чук с диаметър 6- инча. Чукът DTH е основната част от сондажната система, която съдържа буталния механизъм. Той е отговорен за генерирането на ударната сила, необходима за счупване на скалата. Чукът е свързан със сондажната колона, която осигурява необходимото въртеливо движение на свредлото, докато чукът осигурява ударното действие.
малко: Битът е режещият инструмент, прикрепен към дъното на DTH чука. В контекста на 6" Hammer And Bit, свредлото е проектирано да има 6-инчов диаметър. Дизайнът на свредлото може да варира в зависимост от типа материал, който се пробива (скали, почва и т.н.) и желания размер на отвора и форма.
При пробиване с 6" чук и свредло процесът включва:
Подготовка: Мястото за сондиране е подготвено и сондажната платформа е поставена. Сондажната колона, която включва DTH чука и накрайника, е свързана към сондажната платформа.
Пробиване: Сгъстеният въздух се изтласква надолу по сондажната колона към DTH чука. Налягането на въздуха задвижва буталото вътре в чука, което от своя страна удря челната част на бита. Повтарящият се удар и въртене на свредлото смила скалата или материала, създавайки дупка.
Премахване на резници: Генерираните изрезки се отстраняват от отвора чрез въздушно налягане и се извеждат нагоре в пръстеновидното пространство между стената на отвора и сондажната колона.
Напредък: Когато дупката се задълбочи, към сондажната колона се добавят допълнителни сондажни пръти и процесът продължава до достигане на желаната дълбочина.
6" комплекти с чук и накрайници се използват за сондажни операции с по-голям диаметър в предизвикателни геоложки условия, където конвенционалните методи за пробиване може да са неефективни или неефективни. Те са в състояние да пробиват ефикасно дълбоки дупки в твърди скални образувания, което ги прави основни инструменти за различни индустрии, които изискват сондажи за цели като проучване на минерали, изграждане на основи, кариера и др. Конкретният избор на чук и бит ще зависи от фактори като твърдостта на скалата, дълбочината на пробиване и изискванията на проекта.
Спецификация
LEANOMS

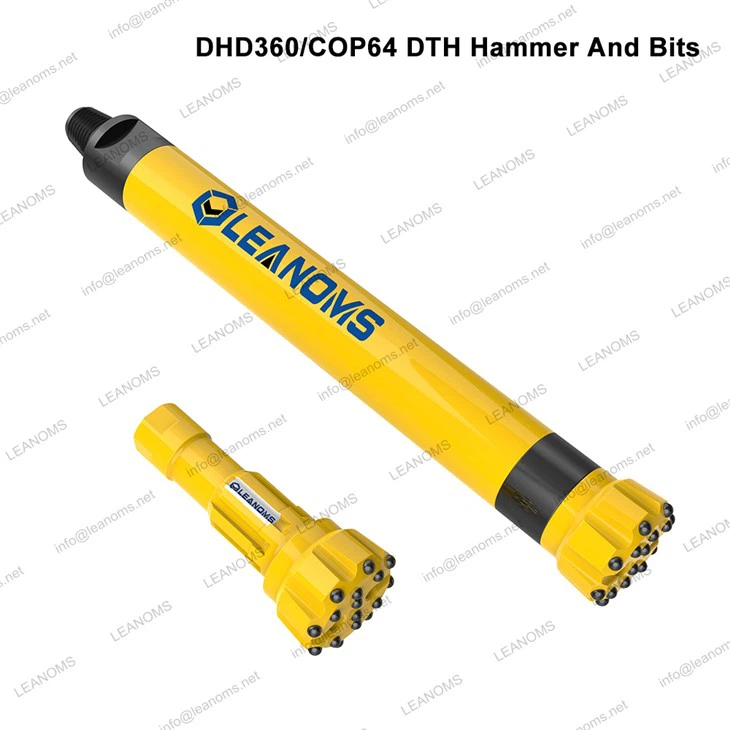

Технически параметри на DHD360 COP64 DTH чукове
|
Бит Шенк |
DHD360R/COP64/HD65 |
|
Обхват на дупката |
Φ165-190 мм |
|
Резба за свързване |
API 3 1/2" Reg |
|
Работно налягане |
10-25Bar / 1-2.5Mpa |
|
Препоръчителна скорост |
25-50rpm |
|
Препоръчителна сила на теглене |
11KN |
|
Дължина |
1263,5 мм |
|
Тегло |
112,36 кг |

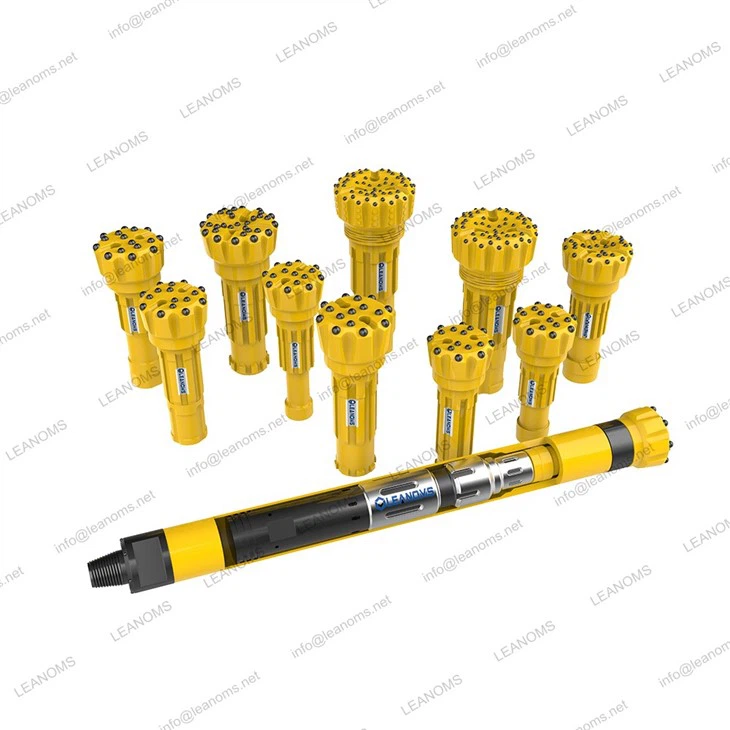

Технически параметри на DHD360 COP64 DTH битове
| Диаметър |
Бутони за измервателни уреди |
Предни бутони |
Тегло (KG) |
Номер на частта |
||||
|
мм |
инч |
Плоско лице |
Изпъкнало лице |
Вдлъбнато лице |
Тип лице |
|||
|
165 |
5 1/2 |
Φ18*8 |
Φ16*8 |
/ |
/ |
Плоско лице |
24.6 |
LN-DHD360-165FF |
|
165 |
5 1/2 |
Φ18*8 |
Φ16*4 |
Φ16*4 |
/ |
Изпъкнало лице |
24.4 |
LN-DHD360-165CV |
|
165 |
5 1/2 |
Φ18*8 |
Φ16*4 |
/ |
Φ15*4 |
Вдлъбнато лице |
24.1 |
LN-DHD360-165CC |
|
171 |
6 3/4 |
Φ18*8 |
Φ16*6 |
/ |
Φ16*4 |
Вдлъбнато лице |
24.8 |
LN-DHD360-171CC |
|
178 |
7 |
Φ18*8 |
Φ16*6 |
/ |
Φ16*4 |
Вдлъбнато лице |
25.4 |
LN-DHD360-178CC |
|
190 |
7 1/2 |
Φ18*10 |
Φ16*8 |
/ |
Φ16*5 |
Вдлъбнато лице |
26.9 |
LN-DHD360-190CC |
